BT30

Description du produit

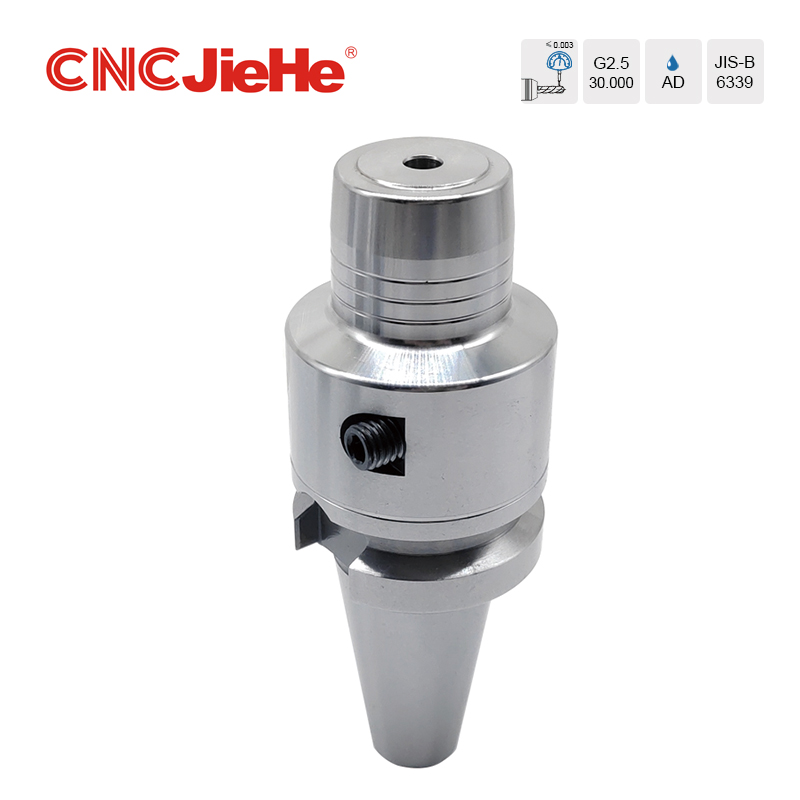

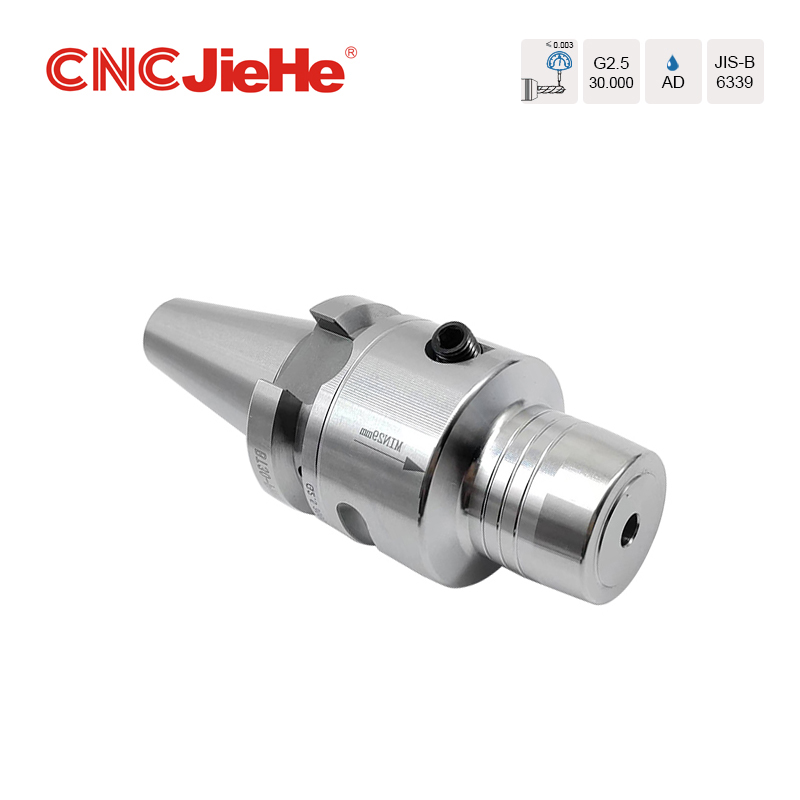

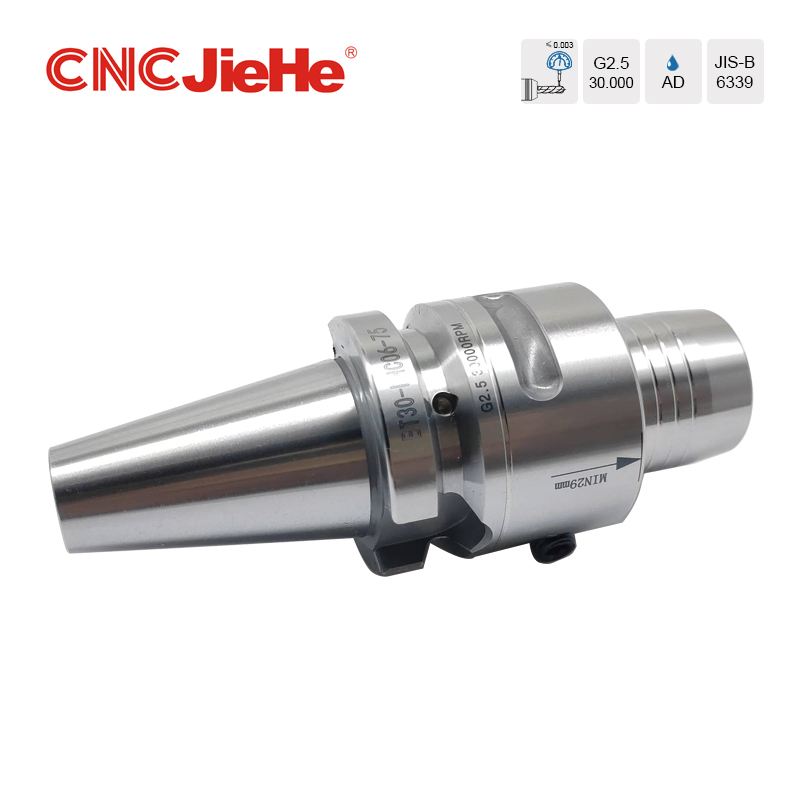

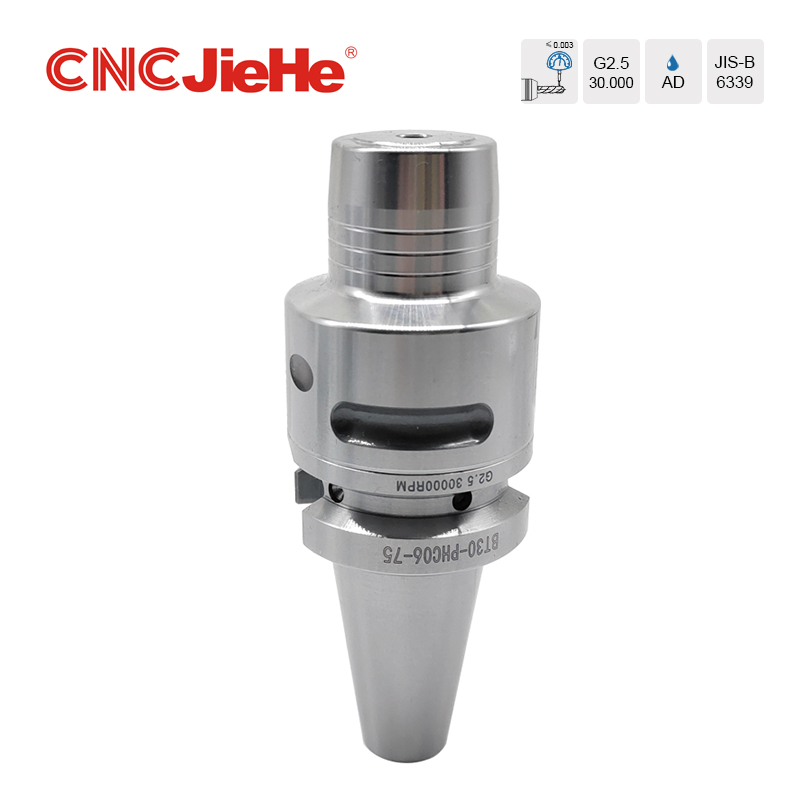

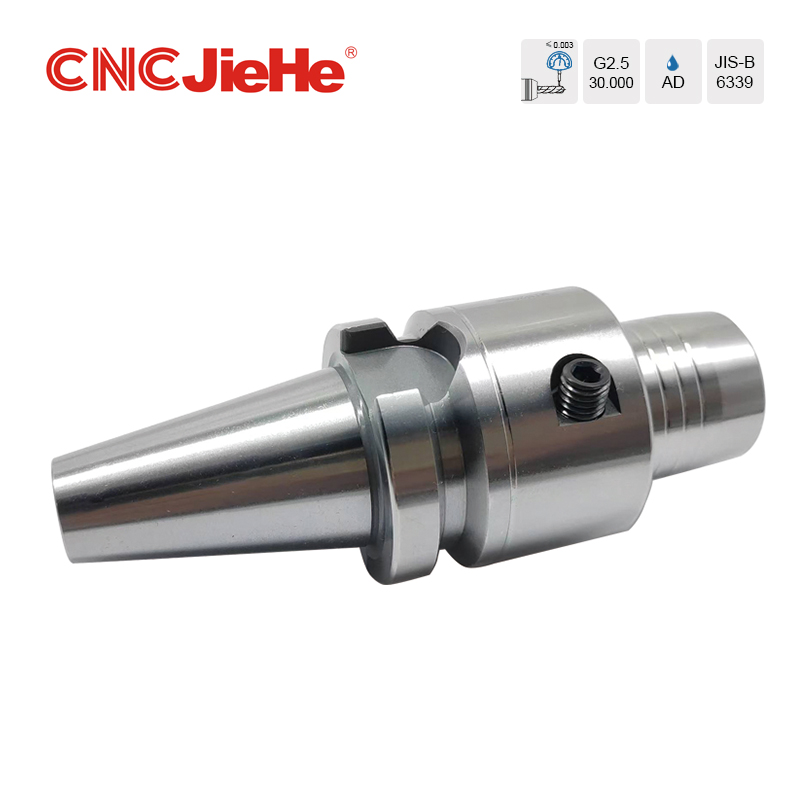

Le mandrin hydraulique BT30 est un composant crucial dans l'usinage CNC. Il est conçu en mettant l’accent sur la précision et la fiabilité. Fabriqué en acier allié de haute qualité, il offre une durabilité. Avec une large gamme de modèles disponibles, il peut s'adapter à différentes tailles d'outils. Sa conception avancée et ses excellentes performances en font un choix idéal pour les tâches d'usinage lourdes et de fabrication de précision, aidant les utilisateurs à améliorer la qualité et l'efficacité de l'usinage.

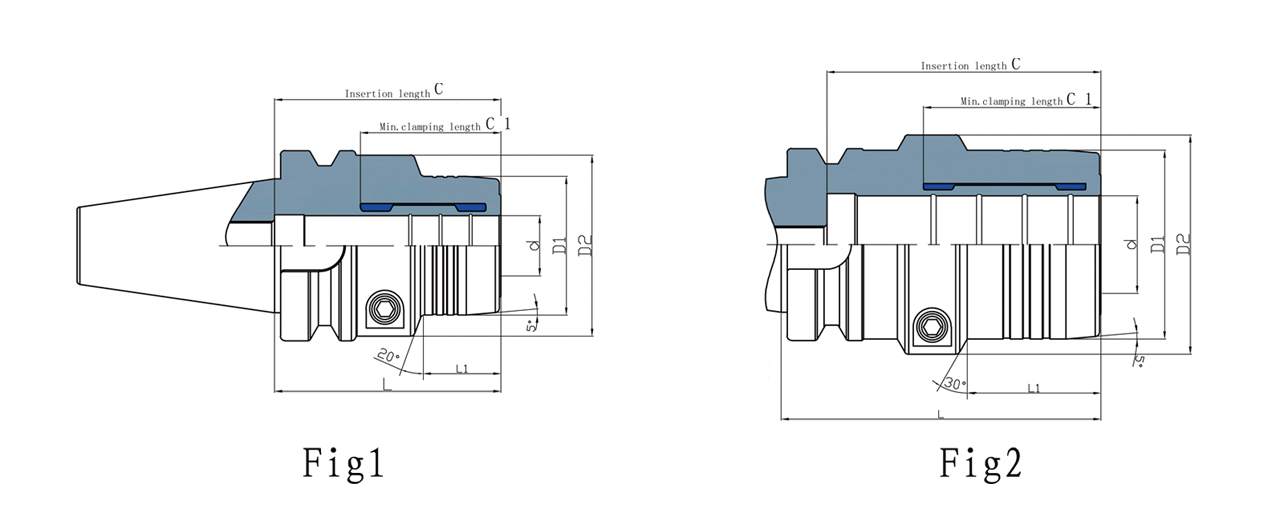

Schéma du produit

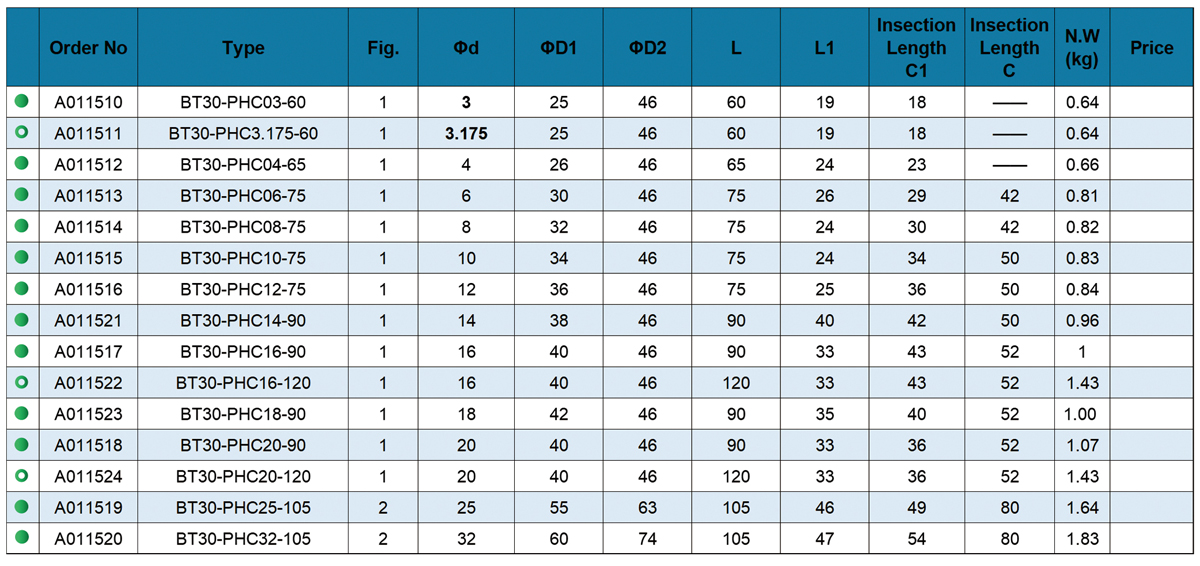

Paramètres du produit

Système de produit

Le mandrin hydraulique BT30 dispose d'un système de serrage hydraulique. La vis d'actionnement B entraîne le piston d'actionnement qui presse le fluide hydraulique dans le système de chambre. Cela amène le manchon d'expansion à serrer la tige de l'outil. La vis de réglage de longueur E permet un préréglage facile de la position de l'outil. Le corps du porte-outil présente une rainure contre la tige de l'outil. Lors du serrage, la tige de l'outil est d'abord centrée, puis le manchon d'expansion se dilate pour une prise ferme. La pression de serrage élevée déplace les résidus d'huile, de graisse ou de lubrifiant dans la rainure, gardant les surfaces sèches et réduisant l'usure de l'outil. Le fluide hydraulique présent dans le système de chambre fournit également un effet d'amortissement sur l'outil serré, améliorant ainsi la stabilité de l'usinage.

Accessoires en option

Notre produit offre une variété de configurations optionnelles. Les accessoires en option tels que la pince hydraulique et la base de coupe HSK Lock avec axe de roulement peuvent répondre aux diverses exigences des utilisateurs en matière de précision et de stabilité. De plus, une clé est fournie pour aider les utilisateurs dans l'installation et la maintenance du produit, permettant des configurations de produit personnalisées.

Comment utiliser le mandrin hydraulique

Pour garantir des performances et une longévité optimales du mandrin hydraulique, nettoyez toujours le trou intérieur et le diamètre extérieur du porte-outil avant utilisation, en éliminant toute humidité ou huile. Évitez de serrer le mandrin avant d'insérer l'outil et desserrez la vis de pression si le mandrin est resté inutilisé pendant une période prolongée. Assurez-vous que la longueur d'insertion de l'outil correspond au minimum spécifié pour éviter des problèmes tels que la déformation ou le glissement. Serrez toujours complètement la vis de pression à l'aide d'une clé à poignée en T et assurez-vous que les dimensions de l'outil se situent dans la plage de tolérance spécifiée. Utilisez uniquement des outils à tige entièrement ronde et évitez de modifier le mandrin ou d'utiliser des pièces non originales. Pour tout problème, tel qu'une fuite d'huile ou une basse pression, contactez le vendeur pour obtenir de l'aide au lieu de tenter des réparations.

Pourquoi choisir JieHe

Choisissez CNC JieHe pour la précision, la fiabilité et l'efficacité. Notre mandrin hydraulique HSK32-40ES offre une force de serrage élevée, une précision exceptionnelle (faux-rond inférieur à 0,003 mm) et une conception rigide idéale pour l'usinage lourd. Avec des temps de configuration rapides, une manipulation facile et une gamme d’options de refroidissement, il garantit des performances et une longévité optimales des outils. Soutenus par notre engagement envers les normes mondiales (ISO, DIN, JIS-B, ANSI) et par une précision constante grâce au traitement thermique sous vide, nos produits sont conçus pour répondre à vos besoins d'usinage les plus exigeants. Faites-nous confiance pour fournir une qualité, une précision et un support inégalé pour vos opérations.

Contrôle qualité

Jiehe Machinery possède une usine de production de porte-outils et un centre d'inspection et de test de premier plan en Chine, avec des capacités de fabrication parmi les meilleures. Nos principaux équipements de production et de test comprennent GROB, TAKISAWA, Doosan, HAIMER, KELCH, ZOLLER, Mitutoyo, etc., et nous possédons également la gamme complète de porte-outils standard et de jauges de porte-outils de German Diebold. L'utilisation de ces équipements garantit en outre la supériorité de notre efficacité de production et de la qualité de nos produits.

Nous disposons d'une ligne de production intelligente, qui garantit la stabilité de la qualité du produit et améliore considérablement l'efficacité de la production.

Photographies de produits en atelier

Notre atelier maintient un solide inventaire de produits semi-finis, garantissant un approvisionnement régulier et nous permettant de respecter des délais serrés avec rapidité et efficacité. Avec des processus de production rationalisés et une chaîne d’approvisionnement bien organisée, nous garantissons des délais d’exécution rapides sans compromettre la qualité. Notre équipe expérimentée et nos installations de pointe nous permettent de répondre rapidement aux demandes des clients, en proposant des solutions flexibles et une livraison rapide pour assurer le bon fonctionnement de vos opérations.

Affichage d'usine

Jining Jiehe Machinery Co., Ltd., créée en 2000, est une entreprise nationale de haute technologie et une entreprise innovante et axée sur la technologie au niveau provincial. Spécialisée dans les accessoires pour machines-outils CNC, l'entreprise propose plus de 1 000 variétés de produits, dont 60 % sont exportés. Avec plus de 200 machines CNC et une équipe de plus de 100 employés, Jiehe a obtenu plus de 30 brevets nationaux et est reconnue pour ses marques bien connues telles que CNCJiehe, Sun Moon Lake et Goose. La société participe régulièrement à des expositions internationales à Pékin, Shanghai, aux États-Unis, en Allemagne, en Italie et à Tokyo, établissant ainsi une forte présence sur le marché mondial. En comparant les plus grandes entreprises d'Allemagne et du Japon, Jiehe a réalisé un développement rapide et a établi une base complète de production et de R&D avec des filiales à Jining, Shandong, Suzhou et au-delà.
